前言

建立Azure VM或Azure Cloud Service服務後，服務的Public IP是動態的，當資源關閉時，Public IP就變更了。
有些Application的需求就是讓VM擁有固定IP，然而Azure上面的固定IP分為兩種：

• Azure VM with Static IP (ILPIP – Instance Level Public IP)
• Azure Cloud Service with Static IP (VIP – Virtual IP)

而官網所指的「Reserved IP」就是VIP。

概念

<圖片來自 https://azure.microsoft.com/en-us/documentation/articles/virtual-networks-instance-level-public-ip/>

1. ILPIP：就是給VM一組public IP，而非透過Azure Load Balancer去解譯。
2. VIP+Endpoint：透過VIP:<port number>的方式存取到VM。

什麼時候要用ILPIP、什麼時候要用VIP呢？
我覺得可以用服務要開的port數、是否已建立Azure VM、每個VM是否需要有固定Outbound IP去想。
最需要注意的一點：當VM解除配置(de-allocated)，再將VM開啟，「ILPIP就會改變」，但VIP是永久存在的。

• 若你要利用VM架FTP server，並使用passive mode，會用到動態port，且要開通兩條防火牆規則：
  一個規則for control channel、還要有另一規則for data channel。
      →若使用Cloud Service - Reserverd IP，除了FTP server要指定FTP動態port外，Windows Firewall和Azure VM Endpoint都是要挖洞的地方。
      →若使用Azure VM - ILPIP，可以直接利用Windows Firewall去開動態port的範圍。
• 若你要開的只有TCP 1433 port，當然可以直接用VIP+Endpoint指向VM的SQL Server服務。
      →這時使用VIP+<port number>會比較適當，但也要注意Windows Firewall。(用什麼服務就開通那個port就好)
• 當我們有一些已建立的VM，在不動到VM環境的情況下要加public IP，就使用ILPIP的方式新增。
• 在一個Cloud Service裡面，我想要每個VM都有個別的Outbound IP，也要使用Azure VM - ILPIP。
  (若是使用Cloud Service - Reserved IP，這個Cloud Service內VM的Outbound IP都是這組Reserved IP)

限制

• 您只能針對每個 VM 或角色執行個體指派一個 ILPIP。
• ILPIP 目前不支援多個 NIC 的 VM。
• 一個subscription最多五個ILPIP、二十個VIP(若使用量會超過請洽微軟)
• 一個Cloud Service最多五個VIP。(若使用量會超過請洽微軟)

實作

我們首先在此篇文章實作VIP，目前也只能使用Powershell For Azure來進行。
步驟如下：

1. 登入Azure

   Add-AzureAccount

2. 選擇要建立在哪個訂閱底下

   Select-AzureSubscription -SubscriptionName "SubscriptionName"

3. 新增一組Reserved IP

   New-AzureReservedIP –ReservedIPName IP –Location "East Asia"

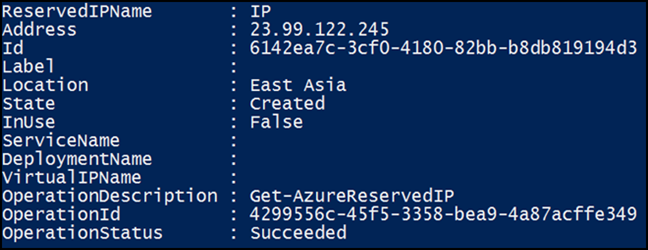

4. 可以check看有沒有建立成功

   Get-AzureReservedIP



5. 指定好VM所存放的Storage Account

   Set-AzureSubscription -CurrentStorageAccountName "StorageAccountName" -SubscriptionName "SubscriptionName"

6. 設定Cloud Service與此組Reserced IP相關連
   ReservedIP會指派給「已佈署VM的Cloud Service」，因此以下會建立Cloud Service & Azure VM，並使用VIP：

   $cloudSvcName = 'CloudServiceName'

   $vmname = 'VMname'

   $adminPassword = 'adminPassword'

   $adminusername = 'adminusername'

   $imageFamily = 'Windows Server 2012 R2*'

   $imageName = Get-AzureVMImage | where { $_.ImageFamily -like $imageFamily } | sort PublishedDate -Descending

   New-AzureVMConfig -Name $vmname -InstanceSize "ExtraSmall" -ImageName $ImageName[0].ImageName |

   Add-AzureProvisioningConfig -Windows -AdminUserName $adminusername -Password $adminPassword |

   New-AzureVM -ServiceName $cloudSvcName -Location "East Asia" -ReservedIPName IP



7. 測試連結

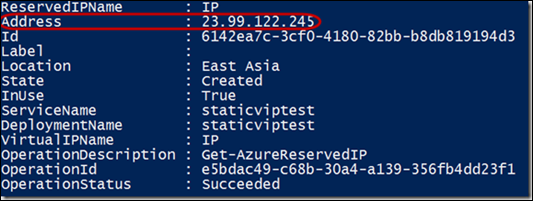

   再使用以下指令確認Cloud Service在使用這組IP：

   Get-AzureReservedIP



8. 接著用VIP:<PortNumber>就可以連到VM囉！

費用

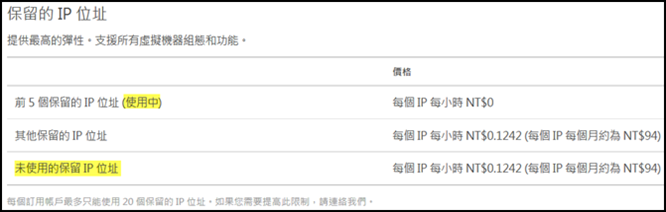

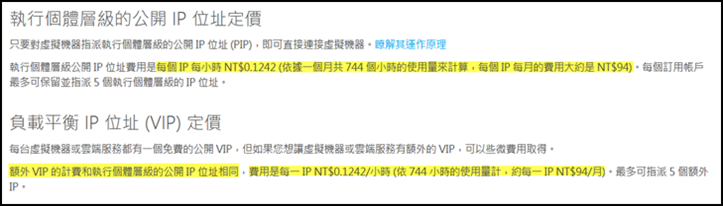

雖說Azure官網表格只有列Reserved IP的價格，但大家可以在上面的文字看到ILPIP的價格，
目前兩者都是以每個IP每小時NT$0.1242元計價，每個月約NT$94元(以官方公布為主)：


但有時候我們會新增Reserved IP卻沒使用(忘記指定給Cloud Service或其他狀況)，這樣還是會跟使用中的IP算一樣的錢！

相關連結

• IP address Pricing
• Reserved IP Overview
• Instance Level Public IP Overview
